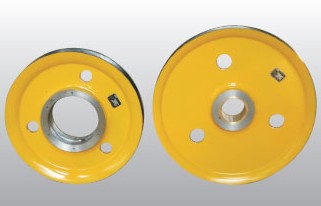

熱軋滑輪
熱軋滑輪是我公司近年來開發的新產品，它已在起重運輸、港口裝卸、船舶制造、抓斗、滑車、礦山機械、冶金機械、建筑安裝中廣泛應用，是繼鑄造滑輪，雙輻板滑輪后的更新?lián)Q代的產品，優越性已為廣大用戶所驗證。我公司可為用戶生產非標產品，質量好，交貨快是我們奉行的 一貫原則。

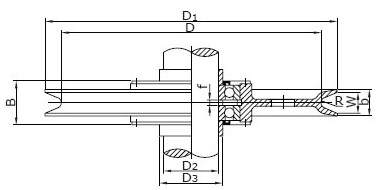

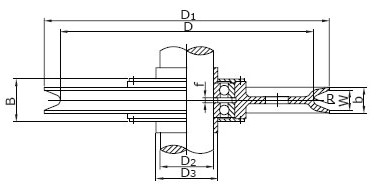

表1：滑輪系列表（一般密封型）D0/d＝20
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1201P
|
10—14
|
280
|
325
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
12
|
|
CZTH1202P
|
60
|
69
|
66
|
212
|
12
|
|||||||
|
CZTH1203P
|
65
|
75
|
68
|
213
|
13
|
|||||||
|
CZTH1204P
|
70
|
80
|
70
|
214
|
13
|
|||||||
|
CZTH2201P
|
＞14—19
|
355
|
415
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
22
|
|
CZTH2202P
|
85
|
96
|
78
|
217
|
23
|
|||||||
|
CZTH2203P
|
90
|
102
|
82
|
218
|
24
|
|||||||
|
CZTH2204P
|
95
|
108
|
86
|
219
|
27.5
|
|||||||
|
CZTH3201P
|
＞19—23.5
|
450
|
521
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
38.5
|
|
CZTH3202P
|
100
|
113
|
94
|
220
|
39.5
|
|||||||
|
CZTH3203P
|
110
|
124
|
102
|
222
|
42
|
|||||||
|
CZTH3204P
|
120
|
135
|
106
|
224
|
43.5
|
|||||||
|
CZTH4201P
|
＞23.5—30
|
560
|
650
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
69
|
|
CZTH4202P
|
140
|
158
|
110
|
228
|
72.5
|
|||||||
|
CZTH4203P
|
150
|
170
|
116
|
230
|
76
|
|||||||
|
CZTH4204P
|
160
|
180
|
122
|
232
|
78
|
|||||||
|
CZTH5201P
|
＞30—37
|
710
|
822
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
119
|
|
CZTH5202P
|
170
|
202
|
136
|
42234
|
123
|
|||||||
|
CZTH5203P
|
180
|
212
|
136
|
42236
|
124
|
|||||||
|
CZTH5204P
|
190
|
225
|
142
|
42238
|
129
|
|||||||
|
CZTH6201P
|
＞37—43
|
800
|
926
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
152
|
|
CZTH6202P
|
170
|
202
|
136
|
42234
|
157
|
|||||||
|
CZTH6203P
|
180
|
212
|
136
|
42236
|
158
|
|||||||
|
CZTH6204P
|
190
|
228
|
142
|
42238
|
163
|
|||||||
|
CZTH7201P
|
＞43—50
|
900
|
1052
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
278
|
|
CZTH7202P
|
200
|
235
|
154
|
42240
|
275
|
|||||||
|
CZTH7203P
|
220
|
260
|
168
|
42244
|
305
|
|||||||
|
CZTH7204P
|
240
|
278
|
182
|
42248
|
289
|
|||||||
|
CZTH8201P
|
＞50—58
|
1120
|
1292
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
385
|
|
CZTH8202P
|
200
|
235
|
154
|
42240
|
384
|
|||||||
|
CZTH8203P
|
220
|
260
|
168
|
42244
|
417
|
|||||||
|
CZTH8204P
|
240
|
278
|
182
|
42248
|
397
|
|||||||
1、Do=D+d 2、參考重量不包括軸承重量
表2：滑輪系列表（一般密封型）D0/d＝25
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1251P
|
10—14
|
355
|
400
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
16
|
|
CZTH1252P
|
60
|
69
|
66
|
212
|
16
|
|||||||
|
CZTH1253P
|
65
|
75
|
68
|
213
|
17
|
|||||||
|
CZTH1254P
|
70
|
80
|
70
|
214
|
18
|
|||||||
|
CZTH2251P
|
＞14—19
|
450
|
510
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
28
|
|
CZTH2252P
|
85
|
96
|
78
|
217
|
29
|
|||||||
|
CZTH2253P
|
90
|
102
|
82
|
218
|
31
|
|||||||
|
CZTH2254P
|
95
|
108
|
86
|
219
|
32
|
|||||||
|
CZTH3251P
|
＞19—23.5
|
560
|
631
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
50
|
|
CZTH3252P
|
100
|
113
|
94
|
220
|
50
|
|||||||
|
CZTH3253P
|
110
|
124
|
102
|
222
|
53
|
|||||||
|
CZTH3254P
|
120
|
135
|
106
|
224
|
55
|
|||||||
|
CZTH4251P
|
＞23.5—30
|
710
|
800
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
91
|
|
CZTH4252P
|
140
|
158
|
110
|
228
|
95
|
|||||||
|
CZTH4253P
|
150
|
170
|
116
|
230
|
97
|
|||||||
|
CZTH4254P
|
160
|
180
|
122
|
232
|
101
|
|||||||
|
CZTH5251P
|
＞30—37
|
900
|
1012
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
158
|
|
CZTH5252P
|
170
|
202
|
136
|
42234
|
163
|
|||||||
|
CZTH5253P
|
180
|
212
|
136
|
42236
|
164
|
|||||||
|
CZTH5254P
|
190
|
225
|
142
|
42238
|
168
|
|||||||
|
CZTH6251P
|
＞37—43
|
1000
|
1126
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
20
|
|
CZTH6252P
|
170
|
202
|
136
|
42234
|
208
|
|||||||
|
CZTH6253P
|
180
|
212
|
136
|
42236
|
209
|
|||||||
|
CZTH6254P
|
190
|
228
|
142
|
42238
|
213
|
|||||||
|
CZTH7251P
|
＞43—50
|
1250
|
1402
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
394
|
|
CZTH7252P
|
200
|
235
|
154
|
42240
|
394
|
|||||||
|
CZTH7253P
|
220
|
260
|
168
|
42244
|
425
|
|||||||
|
CZTH7254P
|
240
|
278
|
182
|
42248
|
406
|
|||||||
|
CZTH8251P
|
＞50—58
|
1400
|
1572
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
504
|
|
CZTH8252P
|
200
|
235
|
154
|
42240
|
503
|
|||||||
|
CZTH8253P
|
220
|
260
|
168
|
42244
|
538
|
|||||||
|
CZTH8254P
|
240
|
278
|
182
|
42248
|
519
|
|||||||
熱軋滑輪
1、直徑D的圓跳動公差t1：0≤t1≤D/1000 D：單位mm
2、槽底半徑R允許偏差t2：
|
R
|
t1
|
|
≤15
|
+1.0
|
|
＞15
|
+1.5
|
3、輪緣寬度b允許偏差t3：
|
輪緣號
|
t3
|
|
1
|
+2
|
|
2
|
|
|
3
|
+3
|
|
4
|
|
|
5
|
+4
|
|
6
|
|
|
7
|
+5
|
|
8
|
4、外徑D1的允許偏差t4：
|
D1
|
t4
|
|
≤250
|
-0.5
|
|
＞250—500
|
-1.0
|
|
＞500—1000
|
-1.5
|
|
＞1000—1200
|
-2.0
|
|
＞1200—1500
|
-2.5
|
|
＞1500—1800
|
-3.0
|
|
＞1800—2000
|
-3.5
|
5、繩槽內側向跳動公差t5：
t5≤2D/1000 D:單位mm
6、繩槽表面硬度為HB-140~220
表3：滑輪系列表（一般密封型）D0/d＝28
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1281P
|
10—14
|
400
|
445
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
18
|
|
CZTH1282P
|
60
|
69
|
66
|
212
|
18
|
|||||||
|
CZTH1283P
|
65
|
75
|
68
|
213
|
19
|
|||||||
|
CZTH1284P
|
70
|
80
|
70
|
214
|
20
|
|||||||
|
CZTH2281P
|
＞14—19
|
500
|
560
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
32
|
|
CZTH2282P
|
85
|
96
|
78
|
217
|
33
|
|||||||
|
CZTH2283P
|
90
|
102
|
82
|
218
|
34
|
|||||||
|
CZTH2284P
|
95
|
108
|
86
|
219
|
35
|
|||||||
|
CZTH3281P
|
＞19—23.5
|
630
|
701
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
56
|
|
CZTH3282P
|
100
|
113
|
94
|
220
|
57
|
|||||||
|
CZTH3283P
|
110
|
124
|
102
|
222
|
61
|
|||||||
|
CZTH3284P
|
120
|
135
|
106
|
224
|
63
|
|||||||
|
CZTH4281P
|
＞23.5—30
|
800
|
890
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
106
|
|
CZTH4282P
|
140
|
158
|
110
|
228
|
109
|
|||||||
|
CZTH4283P
|
150
|
170
|
116
|
230
|
112
|
|||||||
|
CZTH4284P
|
160
|
180
|
122
|
232
|
117
|
|||||||
|
CZTH5281P
|
＞30—37
|
1000
|
1112
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
179
|
|
CZTH5282P
|
170
|
202
|
136
|
42234
|
186
|
|||||||
|
CZTH5283P
|
180
|
212
|
136
|
42236
|
186
|
|||||||
|
CZTH5284P
|
190
|
225
|
142
|
42238
|
190
|
|||||||
|
CZTH6281P
|
＞37—43
|
1120
|
1246
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
237
|
|
CZTH6282P
|
170
|
202
|
136
|
42234
|
242
|
|||||||
|
CZTH6283P
|
180
|
212
|
136
|
42236
|
243
|
|||||||
|
CZTH6284P
|
190
|
228
|
142
|
42238
|
249
|
|||||||
|
CZTH7281P
|
＞43—50
|
1400
|
1552
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
450
|
|
CZTH7282P
|
200
|
235
|
154
|
42240
|
451
|
|||||||
|
CZTH7283P
|
220
|
260
|
168
|
42244
|
483
|
|||||||
|
CZTH7284P
|
240
|
278
|
182
|
42248
|
468
|
|||||||
|
CZTH8281P
|
＞50—58
|
1600
|
1772
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
598
|
|
CZTH8282P
|
200
|
235
|
154
|
42240
|
602
|
|||||||
|
CZTH8283P
|
220
|
260
|
168
|
42244
|
635
|
|||||||
|
CZTH8284P
|
240
|
278
|
182
|
42248
|
625
|
|||||||
1、Do=D+d 2、參考重量不包括軸承重量
表4：滑輪系列表（一般密封型）D0/d＝32
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1321P
|
10—14
|
450
|
495
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
21
|
|
CZTH1322P
|
60
|
69
|
66
|
212
|
21
|
|||||||
|
CZTH1323P
|
65
|
75
|
68
|
213
|
22
|
|||||||
|
CZTH1324P
|
70
|
80
|
70
|
214
|
22
|
|||||||
|
CZTH2321P
|
＞14—19
|
560
|
620
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
36
|
|
CZTH2322P
|
85
|
96
|
78
|
217
|
39
|
|||||||
|
CZTH2323P
|
90
|
102
|
82
|
218
|
40
|
|||||||
|
CZTH2324P
|
95
|
108
|
86
|
219
|
43
|
|||||||
|
CZTH3321P
|
＞19—23.5
|
710
|
781
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
66
|
|
CZTH3322P
|
100
|
113
|
94
|
220
|
67
|
|||||||
|
CZTH3323P
|
110
|
124
|
102
|
222
|
70
|
|||||||
|
CZTH3324P
|
120
|
135
|
106
|
224
|
73
|
|||||||
|
CZTH4321P
|
＞23.5—30
|
900
|
990
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
123
|
|
CZTH4322P
|
140
|
158
|
110
|
228
|
126
|
|||||||
|
CZTH4323P
|
150
|
170
|
116
|
230
|
130
|
|||||||
|
CZTH4324P
|
160
|
180
|
122
|
232
|
134
|
|||||||
|
CZTH5321P
|
＞30—37
|
1000
|
1232
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
209
|
|
CZTH5322P
|
170
|
202
|
136
|
42234
|
215
|
|||||||
|
CZTH5323P
|
180
|
212
|
136
|
42236
|
215
|
|||||||
|
CZTH5324P
|
190
|
225
|
142
|
42238
|
219
|
|||||||
|
CZTH6321P
|
＞37—43
|
1250
|
1376
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
277
|
|
CZTH6322P
|
170
|
202
|
136
|
42234
|
283
|
|||||||
|
CZTH6323P
|
180
|
212
|
136
|
42236
|
283
|
|||||||
|
CZTH6324P
|
190
|
228
|
142
|
42238
|
285
|
|||||||
|
CZTH7321P
|
＞43—50
|
1600
|
1752
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
531
|
|
CZTH7322P
|
200
|
235
|
154
|
42240
|
535
|
|||||||
|
CZTH7323P
|
220
|
260
|
168
|
42244
|
568
|
|||||||
|
CZTH7324P
|
240
|
278
|
182
|
42248
|
554
|
|||||||
|
CZTH8321P
|
＞50—58
|
1800
|
1972
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
700
|
|
CZTH8322P
|
200
|
235
|
154
|
42240
|
705
|
|||||||
|
CZTH8323P
|
220
|
260
|
168
|
42244
|
739
|
|||||||
|
CZTH8324P
|
240
|
278
|
182
|
42248
|
730
|
|||||||
1、Do=D+d 2、參考重量不包括軸承重量
表5：滑輪系列表（嚴密密封型）D0/d＝20
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1201A
|
10—14
|
280
|
325
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
12
|
|
CZTH1202A
|
60
|
69
|
66
|
212
|
13
|
|||||||
|
CZTH1203A
|
65
|
75
|
68
|
213
|
14
|
|||||||
|
CZTH1204A
|
70
|
80
|
70
|
214
|
14
|
|||||||
|
CZTH2201A
|
＞14—19
|
355
|
415
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
23
|
|
CZTH2202A
|
85
|
96
|
78
|
217
|
24
|
|||||||
|
CZTH2203A
|
90
|
102
|
82
|
218
|
26
|
|||||||
|
CZTH2204A
|
95
|
108
|
86
|
219
|
27
|
|||||||
|
CZTH3201A
|
＞19—23.5
|
450
|
521
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
41
|
|
CZTH3202A
|
100
|
113
|
94
|
220
|
42
|
|||||||
|
CZTH3203A
|
110
|
124
|
102
|
222
|
44
|
|||||||
|
CZTH3204A
|
120
|
135
|
106
|
224
|
45
|
|||||||
|
CZTH4201A
|
＞23.5—30
|
560
|
650
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
73
|
|
CZTH4202A
|
140
|
158
|
110
|
228
|
76
|
|||||||
|
CZTH4203A
|
150
|
170
|
116
|
230
|
79
|
|||||||
|
CZTH4204A
|
160
|
180
|
122
|
232
|
81
|
|||||||
|
CZTH5201A
|
＞30—37
|
710
|
822
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
122
|
|
CZTH5202A
|
170
|
202
|
136
|
42234
|
128
|
|||||||
|
CZTH5203A
|
180
|
212
|
136
|
42236
|
128
|
|||||||
|
CZTH5204A
|
190
|
225
|
142
|
42238
|
133
|
|||||||
|
CZTH6201A
|
＞37—43
|
800
|
926
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
155
|
|
CZTH6202A
|
170
|
202
|
136
|
42234
|
162
|
|||||||
|
CZTH6203A
|
180
|
212
|
136
|
42236
|
162
|
|||||||
|
CZTH6204A
|
190
|
228
|
142
|
42238
|
167
|
|||||||
|
CZTH7201A
|
＞43—50
|
900
|
1052
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
281
|
|
CZTH7202A
|
200
|
235
|
154
|
42240
|
279
|
|||||||
|
CZTH7203A
|
220
|
260
|
168
|
42244
|
310
|
|||||||
|
CZTH7204A
|
240
|
278
|
182
|
42248
|
286
|
|||||||
|
CZTH8201A
|
＞50—58
|
1120
|
1292
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
387
|
|
CZTH8202A
|
200
|
235
|
154
|
42240
|
388
|
|||||||
|
CZTH8203A
|
220
|
260
|
168
|
42244
|
422
|
|||||||
|
CZTH8204A
|
240
|
278
|
182
|
42248
|
399
|
|||||||
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1251A
|
10—14
|
355
|
400
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
16
|
|
CZTH1252A
|
60
|
69
|
66
|
212
|
16
|
|||||||
|
CZTH1253A
|
65
|
75
|
68
|
213
|
18
|
|||||||
|
CZTH1254A
|
70
|
80
|
70
|
214
|
18
|
|||||||
|
CZTH2251A
|
＞14—19
|
450
|
510
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
29
|
|
CZTH2252A
|
85
|
96
|
78
|
217
|
30
|
|||||||
|
CZTH2253A
|
90
|
102
|
82
|
218
|
32
|
|||||||
|
CZTH2254A
|
95
|
108
|
86
|
219
|
33
|
|||||||
|
CZTH3251A
|
＞19—23.5
|
560
|
631
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
51
|
|
CZTH3252A
|
100
|
113
|
94
|
220
|
52
|
|||||||
|
CZTH3253A
|
110
|
124
|
102
|
222
|
55
|
|||||||
|
CZTH3254A
|
120
|
135
|
106
|
224
|
57
|
|||||||
|
CZTH4251A
|
＞23.5—30
|
710
|
800
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
95
|
|
CZTH4252A
|
140
|
158
|
110
|
228
|
97
|
|||||||
|
CZTH4253A
|
150
|
170
|
116
|
230
|
101
|
|||||||
|
CZTH4254A
|
160
|
180
|
122
|
232
|
105
|
|||||||
|
CZTH5251A
|
＞30—37
|
900
|
1012
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
162
|
|
CZTH5252A
|
170
|
202
|
136
|
42234
|
167
|
|||||||
|
CZTH5253A
|
180
|
212
|
136
|
42236
|
167
|
|||||||
|
CZTH5254A
|
190
|
225
|
142
|
42238
|
173
|
|||||||
|
CZTH6251A
|
＞37—43
|
1000
|
1126
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
205
|
|
CZTH6252A
|
170
|
202
|
136
|
42234
|
212
|
|||||||
|
CZTH6253A
|
180
|
212
|
136
|
42236
|
212
|
|||||||
|
CZTH6254A
|
190
|
228
|
142
|
42238
|
218
|
|||||||
|
CZTH7251A
|
＞43—50
|
1250
|
1402
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
396
|
|
CZTH7252A
|
200
|
235
|
154
|
42240
|
398
|
|||||||
|
CZTH7253A
|
220
|
260
|
168
|
42244
|
430
|
|||||||
|
CZTH7254A
|
240
|
278
|
182
|
42248
|
408
|
|||||||
|
CZTH8251A
|
＞50—58
|
1400
|
1572
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
507
|
|
CZTH8252A
|
200
|
235
|
154
|
42240
|
507
|
|||||||
|
CZTH8253A
|
220
|
260
|
168
|
42244
|
543
|
|||||||
|
CZTH8254A
|
240
|
278
|
182
|
42248
|
522
|
|||||||
表7：滑輪系列表（嚴密密封型）D0/d＝28
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1281A
|
10—14
|
400
|
445
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
18
|
|
CZTH1282A
|
60
|
69
|
66
|
212
|
18
|
|||||||
|
CZTH1283A
|
65
|
75
|
68
|
213
|
20
|
|||||||
|
CZTH1284A
|
70
|
80
|
70
|
214
|
20
|
|||||||
|
CZTH2281A
|
＞14—19
|
500
|
560
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
33
|
|
CZTH2282A
|
85
|
96
|
78
|
217
|
34
|
|||||||
|
CZTH2283A
|
90
|
102
|
82
|
218
|
35
|
|||||||
|
CZTH2284A
|
95
|
108
|
86
|
219
|
37
|
|||||||
|
CZTH3281A
|
＞19—23.5
|
630
|
701
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
58
|
|
CZTH3282A
|
100
|
113
|
94
|
220
|
59
|
|||||||
|
CZTH3283A
|
110
|
124
|
102
|
222
|
63
|
|||||||
|
CZTH3284A
|
120
|
135
|
106
|
224
|
64
|
|||||||
|
CZTH4281A
|
＞23.5—30
|
800
|
890
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
109
|
|
CZTH4282A
|
140
|
158
|
110
|
228
|
111
|
|||||||
|
CZTH4283A
|
150
|
170
|
116
|
230
|
116
|
|||||||
|
CZTH4284A
|
160
|
180
|
122
|
232
|
120
|
|||||||
|
CZTH5281A
|
＞30—37
|
1000
|
1112
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
183
|
|
CZTH5282A
|
170
|
202
|
136
|
42234
|
190
|
|||||||
|
CZTH5283A
|
180
|
212
|
136
|
42236
|
189
|
|||||||
|
CZTH5284A
|
190
|
225
|
142
|
42238
|
195
|
|||||||
|
CZTH6281A
|
＞37—43
|
1120
|
1246
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
241
|
|
CZTH6282A
|
170
|
202
|
136
|
42234
|
246
|
|||||||
|
CZTH6283A
|
180
|
212
|
136
|
42236
|
246
|
|||||||
|
CZTH6284A
|
190
|
228
|
142
|
42238
|
253
|
|||||||
|
CZTH7281A
|
＞43—50
|
1400
|
1552
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
452
|
|
CZTH7282A
|
200
|
235
|
154
|
42240
|
455
|
|||||||
|
CZTH7283A
|
220
|
260
|
168
|
42244
|
488
|
|||||||
|
CZTH7284A
|
240
|
278
|
182
|
42248
|
470
|
|||||||
|
CZTH8281A
|
＞50—58
|
1600
|
1772
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
601
|
|
CZTH8282A
|
200
|
235
|
154
|
42240
|
606
|
|||||||
|
CZTH8283A
|
220
|
260
|
168
|
42244
|
640
|
|||||||
|
CZTH8284A
|
240
|
278
|
182
|
42248
|
625
|
|||||||
|
滑輪代號
|
鋼絲繩直徑d(mm)
|
主要尺寸
|
推薦軸承型號
|
參考重量
|
||||||||
|
D
|
D1
|
R
|
b
|
W
|
f
|
D2
|
D3
|
B
|
||||
|
CZTH1321A
|
10—14
|
450
|
495
|
7
|
37
|
28
|
8
|
55
|
63
|
64
|
211
|
21
|
|
CZTH1322A
|
60
|
69
|
66
|
212
|
22
|
|||||||
|
CZTH1323A
|
65
|
75
|
68
|
213
|
23
|
|||||||
|
CZTH1324A
|
70
|
80
|
70
|
214
|
23
|
|||||||
|
CZTH2321A
|
＞14—19
|
560
|
620
|
10
|
50
|
38
|
8
|
80
|
90
|
74
|
216
|
37
|
|
CZTH2322A
|
85
|
96
|
78
|
217
|
40
|
|||||||
|
CZTH2323A
|
90
|
102
|
82
|
218
|
41
|
|||||||
|
CZTH2324A
|
95
|
108
|
86
|
219
|
44
|
|||||||
|
CZTH3321A
|
＞19—23.5
|
710
|
781
|
12
|
60
|
46
|
10
|
95
|
108
|
90
|
219
|
67
|
|
CZTH3322A
|
100
|
113
|
94
|
220
|
69
|
|||||||
|
CZTH3323A
|
110
|
124
|
102
|
222
|
73
|
|||||||
|
CZTH3324A
|
120
|
135
|
106
|
224
|
74
|
|||||||
|
CZTH4321A
|
＞23.5—30
|
900
|
990
|
15
|
73
|
57
|
10
|
130
|
146
|
106
|
226
|
125
|
|
CZTH4322A
|
140
|
158
|
110
|
228
|
129
|
|||||||
|
CZTH4323A
|
150
|
170
|
116
|
230
|
133
|
|||||||
|
CZTH4324A
|
160
|
180
|
122
|
232
|
138
|
|||||||
|
CZTH5321A
|
＞30—37
|
1120
|
1232
|
19
|
92
|
72
|
12
|
160
|
188
|
128
|
42232
|
212
|
|
CZTH5322A
|
170
|
202
|
136
|
42234
|
219
|
|||||||
|
CZTH5323A
|
180
|
212
|
136
|
42236
|
219
|
|||||||
|
CZTH5324A
|
190
|
225
|
142
|
42238
|
223
|
|||||||
|
CZTH6321A
|
＞37—43
|
1250
|
1376
|
22
|
104
|
82
|
12
|
160
|
188
|
128
|
42232
|
281
|
|
CZTH6322A
|
170
|
202
|
136
|
42234
|
287
|
|||||||
|
CZTH6323A
|
180
|
212
|
136
|
42236
|
286
|
|||||||
|
CZTH6324A
|
190
|
228
|
142
|
42238
|
289
|
|||||||
|
CZTH7321A
|
＞43—50
|
1600
|
1752
|
26
|
123
|
98
|
14
|
190
|
225
|
148
|
42238
|
534
|
|
CZTH7322A
|
200
|
235
|
154
|
42240
|
539
|
|||||||
|
CZTH7323A
|
220
|
260
|
168
|
42244
|
573
|
|||||||
|
CZTH7324A
|
240
|
278
|
182
|
42248
|
557
|
|||||||
|
CZTH8321A
|
＞50—58
|
1800
|
1972
|
29
|
135
|
110
|
14
|
190
|
225
|
148
|
42238
|
702
|
|
CZTH8322A
|
200
|
235
|
154
|
42240
|
709
|
|||||||
|
CZTH8323A
|
220
|
260
|
168
|
42244
|
745
|
|||||||
|
CZTH8324
|
240
|
278
|
182
|
42248
|
733
|
|||||||
1、熱軋滑輪用戶可根據鋼絲繩直徑d，滑輪名義直徑D0（D0=D+d）與鋼絲繩直徑d之比值D0/d、軸承型號、使用環境[需一般密封或嚴密密封（A）]，按滑輪系列選擇即可（表1—4為一般密封型，表5—8為嚴密密封型）。

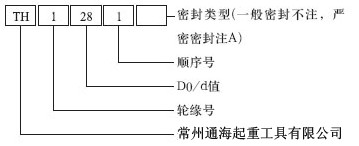

標注方法如下：如，選有1號輪緣，D0/d值為20、軸承型號為211的一般密封型滑輪，標注為CZTH1281.
2、本廠可按用戶要求制造特殊規格、可通過鋼絲繩接頭的寬配槽滑輪。
3、本廠可代為用戶設計、制造特殊熱軋滑輪或滑輪組。
